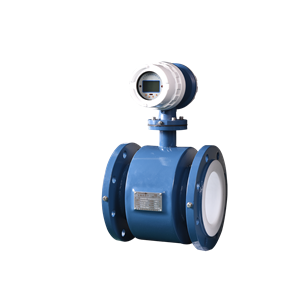

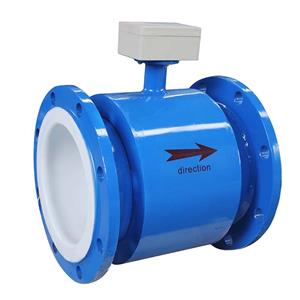

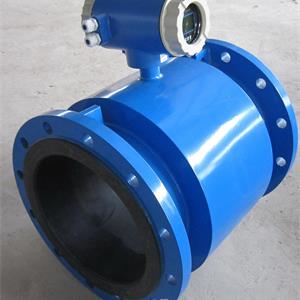

法兰电磁流量计

法兰电磁流量计

适用于导电介质

电磁流量计


产品特点:

高频三直波励磁和低频直流方波励磁两种方式, 仪表功率小, 零点稳定。
● 测量精度不受流体密度、 粘度、 温度、 压力和电导率变化影响。
● 测量管内无阻碍件及活动部件,无压损,特别适合固液两相流, 对浆液测量有独特的适应性。
● 直管段要求较低, 前 5D 后 3D。
● 测量准确度高, 可达 0.5 级、 0.3级、 0.2级, 而且可测量正反两个方向的流量。
● 可输出与流速成正比的线性模拟信号或频率信号, 测量范围宽。
● 多种数字通信信号输出。
● 口 径规格齐全, 适用于不同的工艺场合。
● 多种管道连接形式。
● 多种电极和衬里, 适用不同的腐蚀介质。
● 响应速度快, 稳定性好, 抗干扰能力强。
● 特殊的加工工艺, 使仪表具有良好的抗负压能力。
● 高压电磁流量计传感器采用 PFA 加网衬里技术, 耐高温、 抗负压、 专门应用于石油、



技术性能参数:

公称通径: DN2~DN3000
● 公称压力: 0.6~4.0MPa 高压可定制
● 精 确 度: ± 0.5%、 ± 0.3%、 ± 0.2%
● 衬里材料: 聚四氟乙烯、 PFA、 F46、 氯丁橡胶、 聚氨酯
● 电极材料: 31 6L、 哈氏合金B、 哈氏合金C、 钛、 钽、 铂-铱合金
● 电极形式: 标准型、 刮刀型、 可更换型
● 介质温度:  一体型 -1 0℃ ~ +80℃
                     分体型 氯丁橡胶/聚氨酯衬里 -1 0℃ ~ +60℃
                     聚四氟乙烯/PFA/F46衬里 -1 0℃ ~ +1 80℃
● 环境温度: -25℃ ~ +60℃
● 环境湿度: 5~ 1 00%(相对湿度)
● 介质电导率: ≥ 5μ S/cm
● 测量范围: 0.3-1 0m/s (流速)
● 测量管材质: 304, 其它材质可按用户要求定制

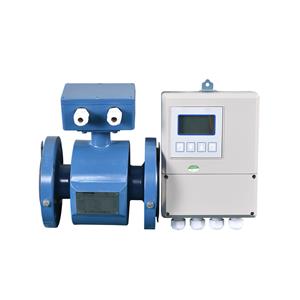

● 结构形式: 一体型、 分体型、 沉浸型、 防爆型
● 防护等级: IP65、 IP68
● 防爆标志: 本安隔爆
● 产品标准: JB/T 9248-1 999电磁流量计


电 源: 交流AC220V 50Hz 直流DC24V
● 功率消耗: ≤ 20W
● 显示与按键: 背光大屏幕液晶显示, 可显示瞬时流量、 累计流量以及报警显示(励磁开路报警、空管报警、 流量超限报警) 四个轻触式开关, 用于数据的设定
● 计数器分别记录: 正向总量、 反向总量、 差值总量
● 无需附加电极的空管测量功能, 连续测量, 定值报警
● 流速测量范围: 0.3 ~ 1 0m/s, 流速分辨率: 0.3m/s
● 通 讯: RS-232C、 RS-485、 HART、 具有防雷击保护 (选配)
● 中文、 英文显示方式, (可定制其他语言)
● 环境温度: -25℃ ~ +60 ℃
● 相对湿度: 5% ~ 90%
● 精 确 度: ± 0.5%、 ± 0.3%、 ± 0.2%
● 重 复 性: ± 0.1 %、 ± 0.1 7%
● 输出信号:
a. 模拟输出: 双向两路, 全隔离0~1 0mA/4~20mA
负载电阻: 0~1 0mA时, 0~1 .5kΩ ; 4~20mA时, 0~750Ω
b. 频率输出: 正向和反向流量输出, 输出频率上限在 1 ~5000Hz 内设定
外接电源不大于35V, 导通时集电极最大电流为50mA
c. 脉冲输出: 正向和反向流量输出, 输出脉冲上限可达 5000CP/S
脉冲当量为0.0001 ~1 .0m3/P, 脉冲宽度自 动设置为20 ms或方波, 带光电隔离的晶体管集电极开路输出, 外接电源不大于35V

d. 报警输出: 两路带光电隔离的晶体管集电极开路报警输出。 外接电源不大于35V,导通时集电极最大
电流为250mA。 报警状态: 管道空管、 励磁断线、 流量超限
