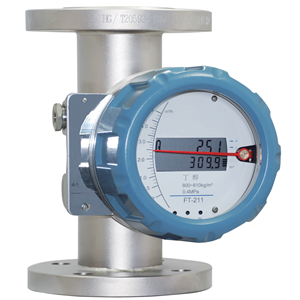

金属管转子流量计

金属管转子流量计

大视窗指针指示和液晶双显示;远传电路模块化,维护方便


金属管转子流量计是工业自 动化过程控制中常用的一种变面积流量测量仪表。 它具有体积小,检测范围大, 使用方便等特点。 它可用来测量液体、 气体以及蒸汽的流量, 特别适宜低流速小流量的介质流量测量。智能金属管转子流量计有就地显示型和智能远传型, 带有指针显示瞬时流量, 液晶显示瞬时和累积流量, 上、下限报警输出,脉冲输出,标准的二线制4-20mA电流输出,HART协议输出, ModBus协议输出等多种形式, 为用户使用提供了非常广阔的选择空间。 另 外该仪表采用先进的16位微处理器及高质量工业化组件, 保证了流量计在各种应用场所的优良性能。
       根据测量管结构的不同, 该金属管转子流量计分为下进上出、 下进上横出、 下横进上横出、 右进左出、左进右出型、 上进下出型, 可根据用户不同要求选择不同的测量管形式, 在维护和清洁方面都非常方便,在此基础上, 各种形式的测量管配上具有自 主知识产权的智能金属管转子流量计指示器, 即可构成智能金属管转子流量计,。金属管转子流量计的各种优良性能和可靠性, 以及较好的性能价格比, 广泛受到了石化、钢铁、电力、冶金、轻工、食品等行业的青睐。



产品特点:



适用于小口 径和低流速介质流量测量
● 工作可靠, 维护量小, 寿命长
● 对于前后直管段要求不高
● 较宽的量程比 10: 1
● 双行大液晶显示, 可同时显示瞬时流量和累计流量, 可带背光
● 单轴灵敏指示
● 非接触磁耦合传动
● 全金属结构, 适于高温、 高压和强腐蚀性介质
● 可用于易燃、 易爆危险场合
● 可选 24V DC,220V AC,3.6V 锂电池供电方式
● 表头采用 V 型支架安装, 测量更可靠
● 多参数标定功能
● 带有数据恢复, 数据备份及掉电保护功能。



技术性能参数:

测量范围 :
水(20℃ ) 1 -200000 l / h
空气(20℃ , 0.1 01 3MPa) 0.03 - 4000m3 / h
特殊流量可订制
● 量程比: 标准型 1 0:1 特殊型 20:1
● 精确度: 标准型 1 .5 级 特殊型 1 .0 级
● 压力等级:  标准型: DN1 5 - DN50 4.0MPa DN80-DN200 1 .6MPa
                     特殊型: DN1 5 - DN50 25MPa DN80-DN200 1 6MPa
                     夹套的压力等级为 1 .6MPa, 特殊型在选型和订货前应与工厂协商
● 压力损失: 7kPa-70kPa
● 介质温度:  标准型: - 40℃ - + 1 00℃ : PTFE: 0℃ - 1 00℃
                     高温型: 1 1 0℃ -450℃
● 介质粘度: DN1 5: η <5mPa.s(F1 5.1 -F1 5.3)
                                   η <30mPa.s(F1 5.4-F1 5.8)
                     DN25: η <250mPa.s
                     DN50-DN1 50: η <300mPa.s
● 环境温度: 远传型- 40℃ - +85℃ (液晶不会损坏) 液晶正常工作在- 30℃ - +80℃
就地指针型- 40℃ - +1 00℃ 本安型 -30℃ -+60℃
● 连接形式: 标准型: DIN2501 标准法兰
特殊型: 由用户指定的任意标准法兰或螺纹
● 电缆接口 : 隔爆型为 1 /2NPT 内螺纹, 其它 M20 * 1 .5 内螺纹
● 供电电源: 标准型: 24VDC 二线制 4 - 20mA(1 2VDC - 32VDC)
报警型: 24VDC 四线制 4 - 20mA(1 8VDC - 28VDC)
交流型: 85 - 265VAC 50Hz
电池型: 3.6V 锂电池, 可连续使用三年
● 负载特性: 二线制: RLmax=50*( 电源电压 -1 2)Ω =600Ω @ 24V
多线制: 最大负载电阻为 500Ω
● 报警输出: 上限或下限瞬时流量报警
干簧管开关量报警(触点容量 1 A@ 30VDC)
继电器输出(触点容量 1 A@ 30VDC 或 0.25A@ 250VAC 或 0.5A@ 1 25VAC)
● 脉冲输出: 累积脉冲输出, 最小间隔 50 毫秒(集电极开路输出, 最大带载 1 00mA@ 30VDC,
内部阻抗 1 00Ω)
● 液晶显示: 瞬时流量显示数值范围: 0 - 50000( 可带小数点 )
累积流量显示数值范围: 0 - 99999999( 可带小数点 ) 自 动复位
● 防护等级: IP65
● 防爆标志: 本安型 Exia Ⅱ CT5 隔爆型 Exd Ⅱ BT6
● 仪表安装高度: DN1 5-DN200
